A-7.5 Zustandsdaten
Definitionen
Das Datenmodell ermöglicht die Übergabe von Inspektionsdaten gem. DIN EN 13508-2 bzw. DWA-M 149-2, aber auch weiterhin ISYBAU 1996 und ISYBAU 2001.
Objektarten
Es können Zustandsdaten von
*
Haltungen,
*
Leitungen,
*
Rinnen,
*
Schächten und
*
Bauwerken
ausgetauscht werden.
Dateninhalte
Zu den Zustandsdaten gehören Daten über
*
optische Inspektionen,
*
Dichtheitsprüfungen,
*
Zustandsfilmen und
*
Profilmaßerfassung.
Grobstruktur
Die Struktur der Zustandsdaten ist objektbezogen, mit der Restriktion, dass jedes inspizierte Objekt einem Auftrag im Bereich „Aufträge“ zugeordnet werden muss. Sind digitale Zustandsfilme vorhanden, so wird die Synchronisation mit den Zustandsdaten im Bereich Filme abgelegt.
Auf Objektebene wird zwischen Rohrleitungen (Haltungen und Leitungen), Knoten und Bauwerken unterschieden. Diese Differenzierung ist erforderlich, um den unterschiedlichen Inspektionsverfahren und Inspektionstechniken gerecht zu werden. Gleichzeitig ergeben sich unterschiedliche Anforderungen an Umfang und Struktur der nachfolgenden Zustandsdaten:
*
Rohrleitungen: Kodiersystem, horizontale Dokumentation
*
Knoten: Kodiersystem, vertikale Dokumentation
*
Bauwerke: Textliche Beschreibung (n-fach pro Objekt)

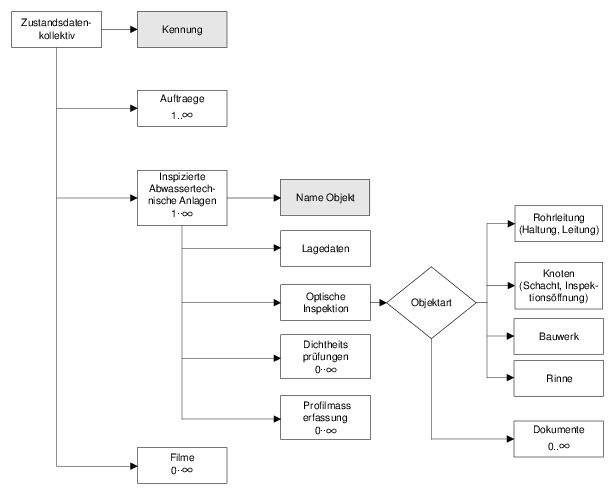

Abb. A-7 - 3 Grobstruktur Zustandsdaten
Die Struktur der Inspektionsdaten für die jeweiligen Objekte ist grundsätzlich ähnlich. Es wird unterschieden zwischen:
*
Allgemeinen Daten, die Inspektion betreffend
*
Grunddaten
*
Inspektionsdaten (n Feststellungen)
*
Bewertungsdaten
*
Dokumenten

Tab. A-7 - 84 Zustandsdatenkollektiv
ZustandsdatenType
Zustandsdatenkollektiv
Feldname
DatenTyp
Feldlänge
Einheit
Bemerkung
Referenzliste
Kennung
String
5

Kennung des Zustandsdatenkollektivs.
Empfehlung: Die Kennung setzt sich zusammen aus den Buchstaben „ZUS“ und einer lfd. Nummer mit mit 2 Zahlen. Beispiel: ZUS01.
Die Kennung eines Zustandsdatenkollektivs muss eindeutig sein und das Kollektiv muss im Bereich Metadaten definiert und beschrieben sein.

Beschreibung
String
100

Kurzbeschreibung der enthaltenen Daten

Auftraege/Auftrag
InspizierteAbwassertechnischeAnlage
Filme/Film
