A-7.8.2 Hinweise zur Übertragung von Plänen mit dem Präsentationsdatenkollektiv

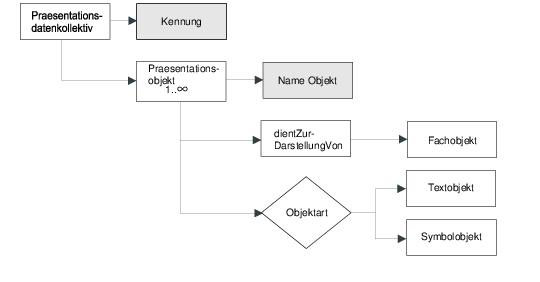

Das Präsentationsdatenkollektiv erlaubt die Übertragung von Texten und Symbolen und somit von Planlayouts zusammen mit den zugrundeliegenden Fachdaten im ISYBAU-Austauschformat Abwasser.
Beim Export eines Plans mittels des Präsentationsdatenkollektivs sind für alle Texte Textobjekte zu bilden. Mehrzeilige Texte sind in einzeilige Texte aufzutrennen und einzeln als Textobjekte zu übertragen. Beim Import von Textobjekten ist die farbliche Darstellung der Texte durch die Software automatisch dem Typ des aktuell dargestellten Plan anzupassen.
Die Übertragung von grafischen Kartenelementen (Linien, Punkten und Symbolen) beschränkt sich i.d.R. auf diejenigen, deren Position, Drehung oder Verlauf nicht in jedem Fall durch die Software automatisch aus den Fachdaten erzeugt werden können und deren Freistellung möglich sein soll. Beispiele sind gedrehte eckige Schächte oder die Signatur einer hydraulischen Zustandsklasse einer Haltung. Kartenelemente wie die Verläufe von Haltungen und Leitungen werden nicht übertragen, sondern können durch die Software aus den Geometrien in den Fachdaten automatisiert erzeugt werden.
Beim Import eines Präsentationsdatenkollektivs sind die Ausprägungen der kartografischen Darstellung (Linienart und Farbe von Kanten, Symbole von Schächten, etc.) automatisch dem Typ des aktuell dargestellten Plans anzupassen.
Der Anhang A-9 "Pläne" enthält für jeden Plan eine Liste der erforderlichen Text- und Symbolobjekte.
