A-9.16 Lageplan „Ablagerungsgefährdete Kanäle“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)








Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Fließgewässer mit Name und Fließrichtungspfeil
*
Schächte
*
Bauwerke (z.B. Abscheider, Pumpwerke, Rückhaltebecken und Anlagen der Regewasserbewirtschaftung wie z.B. Versickerungsmulden, Rigolen, Zisternen) mit Angabe von Funktion, maßgebenden Abmessungen und Höhenwerten, hydraulischen Kenngrößen
*
Anschlusspunkte (z.B. von Entwässerungsrinnen, Straßenabläufen und Regenfallrohren)
*
Haltungen mit Angabe von: Länge, Fließrichtungspfeil, Profiltyp, Profilbreite/ -höhe, Material, Gefälle
*
Druckleitungen: wie Haltungen, Nenndruck zusätzlich
*
Leitungen mit Angabe von: Nennweite und Länge (soweit feststellbar, ansonsten nur Kennzeichnung von Stutzen/ Abzweigen gem. Inspektion), Fließrichtungspfeil nur bei Verzweigungen
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen: Länge, Fließrichtungspfeil
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke und Haltungen gem. Anh. A-1.1
*
farbige Darstellung der ablagerungsgefährdeten Kanäle (Annahme: Ablagerungsgefährdung, wenn das vorhandene Gefälle geringer, als 1/DN ist.)
*
farbige Darstellung der nicht ablagerungsgefährdeten Kanäle (Annahme: keine Ablagerungsgefährdung, wenn das vorhandene Gefälle größer oder gleich 1/DN ist.)
Darstellung:
Attribut:
ablagerungs-gefährdete Kanäle
nicht ablagerungsgefährdete Kanäle
nicht berechenbare Kanäle, alle weiteren abwassertechnischen Anlagen

Farben gem. :
rot
hellgrün
schwarz


Anmerkungen:

Leitungen mit Nennweiten kleiner DN 100 bleiben bei der Berechnung der Ablagerungsgefährdung unberücksichtigt.


Die Darstellung von ablagerungsgefährdeten Leitungen erfolgt in Absprache mit dem AG..

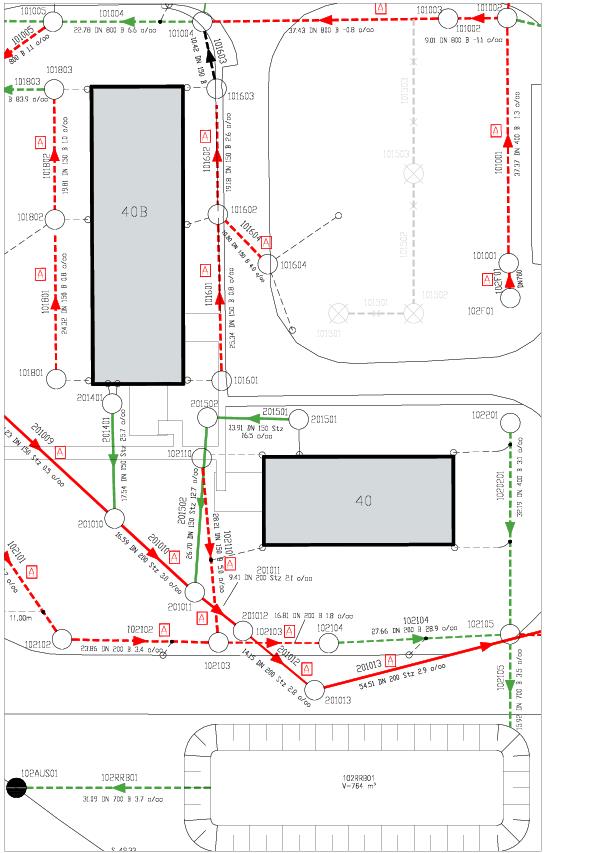

Abb. A-9 - 18 Beispielplan: Lageplan „Ablagerungsgefährdete Kanäle“
Tab. A-9 - 14 Notwendige Text- und Symbolobjekte für den Lageplan „Ablagerungsgefährdete Kanäle“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Kante.Ablagerungsgefaehrdung
Objektbezeichnung
Kante.Laenge
Kante.Profilart
Wenn Profilart = 0 (DN) oder Profilart=4 (DND) Anzeige von Kante.Profilhoehe. Ansonsten Anzeige von "Kante.Profilbreite / Kante.Profilhoehe."
Kante.Material
Kante.Sohlgefaelle
Wenn Feld SohlhoeheZulauf von Feld Sohlhoehe des Zulaufknotens (KnotenZulauf) abweicht:
Kante.SohlhoeheZulauf
Wenn Feld SohlhoeheAblauf von Feld Sohlhoehe des Ablaufknotens (KnotenAblauf) abweicht:
Kante.SohlhoeheAblauf
Haltung (Druckentwässerung)
Wie Haltung
Wie Haltung, zusätzlich:
Haltung.Nenndruck
Schacht (rund)
-
Objektbezeichnung
Schacht (eckig)
Schacht.Eckig
Wie Schacht (rund)
Leitung
Fliessrichtungspfeil
Kante.Ablagerungsgefaehrung
Kante.Laenge
Kante.Profilhoehe
Leitung (Druckentwässerung)
Wie Leitung
Wie Leitung, zusätzlich:
Leitung.Nenndruck
Anschlusspunkt (Verlauf unbekannt)
Anschlusspunkt.Verlaufunbekannt
-
Bauwerk

Objektbezeichnung
Gerinne, Rinne
Fliessrichtungspfeil
Kante.Laenge
