A-9.9 Lageplan „Bautechnische Zustandsbewertung“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)















Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Bewuchs
*
Fließgewässer mit Fließrichtungspfeil
*
Schächte
*
Bauwerke
*
Anschlusspunkte
*
Haltungen mit Fließrichtungspfeil
*
Leitungen
*
Druckleitungen
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke, Haltungen und Leitungen gemäß Anh. A-1.1
*
Bautechnische Objektklassen gemäß Anh. A-3.1.3 für Schächte, Haltungen und Leitungen
Darstellung:
Objektklasse:
0
1
2
3
4
5
sonstige

Farben gem.
blau
hellgrün
dunkelgrün
gelb
orange
rot
schwarz
Darstellung:
Signatur für Objektklasse Haltungen/Leitungen:
Quadrat

Signatur für Objektklasse Schächte:
Kreis


Anmerkungen:

Sollten keine Angaben zur bautechnischen Zustandsbewertung von Leitungen vorliegen, so sind diese mit Angabe von Nennweite und Länge schwarz darzustellen.
Die Bezeichnung von Leitungen kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG auf die Darstellung von Kürzel und lfd. Nr. des Anschlusspunktes (Von-Punkt) beschränkt werden (z.B. RR01)

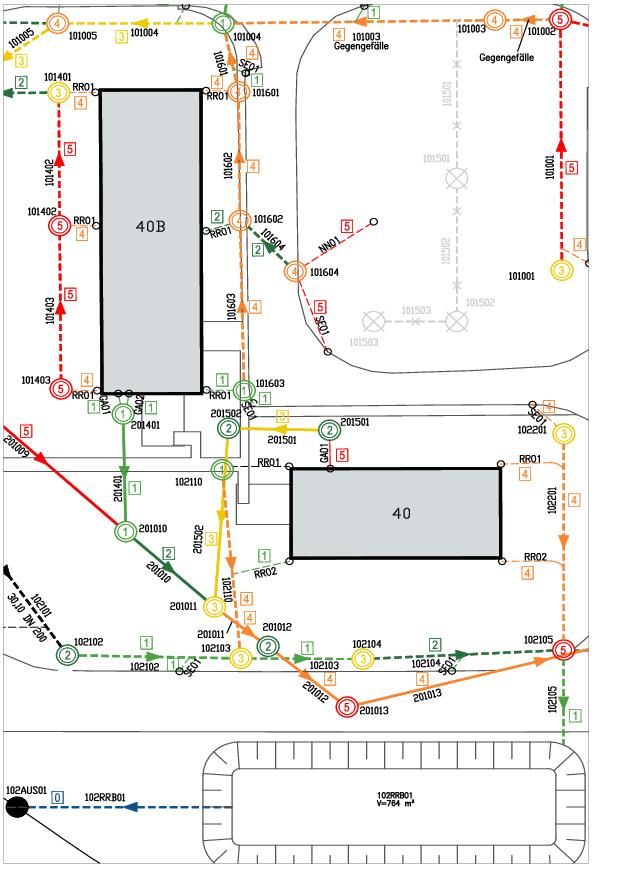

Abb. A-9 - 9 Beispielplan: Lageplan „Bautechnische Zustandsbewertung“

Tab. A-9 - 8 Notwendige Text- und Symbolobjekte für den Lageplan „Bautechnische Zustandsbewertung“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Rohrleitung.Objektklasse
Objektbezeichnung
Haltung (mit Gegengefälle)
Wie Haltung
Wie Haltung, zusätzlich:
Kante.Gegengefaelle
Schacht (rund)
Schacht.Objektklasse
Objektbezeichnung
Schacht (eckig)
Schacht.Objektklasse
Schacht.Eckig
Wie Schacht (rund)
Bauwerk

Objektbezeichnung
Leitung1
Rohrleitung.Objektklasse
Objektbezeichnung
Leitung (mit Gegengefälle)
Wie Leitung
Wie Leitung, zusätzlich:
Kante.Gegengefaelle
Gerinne, Rinne
Fliessrichtungspfeil
Objektbezeichnung
Die Bezeichnung von Leitungen (Objektbezeichnung) kann aus Gründen der Übersichtlichkeit in
Absprache mit dem AG auf die Darstellung der Kurzbezeichnung beschränkt werden.
